常用的語音芯片介紹及其工作原理

隨著科技發展的進步，市場上語音提示的產品也與日俱增，從小時候接觸的語音玩具，游戲機，到現在的家用語音額溫槍、智能掃地機、電子血壓計、語音電子秤、智能電磁爐、微波爐、豆?jié){機等等都是帶有語音功能，而這些帶有語音功能的產品現在很受消費者的青睞。然而，這些帶有語音功能的產品最重要的環節就是其中的語音芯片，現在市場上最常用的語音芯片有NVC系列，因?yàn)镹VC語音芯片具有成本低，性能穩定，音質高，控制方便，電路簡單等諸多顯著優點。

語音芯片分的種類也很多，有分一次性語音的，這類型的便宜些，如WTN3，WT5S，WTH系列語音芯片等；有可重復擦寫的語音芯片，這個可以多次寫入語音，類似WT588D，WT2000，WT2003等，語音芯片里面又分有錄音ic，語音放音ic，一個是有錄音功能的，一個是沒有錄音功能，兩者肯定均有放音功能，而且如果自己要用語音芯片，要看自己的語音內容是多長的，需要裝入多長的語音，價格要求怎樣，這些都要看各人的選型了，市場上目前沒有說哪個是通用萬能的語音芯片，畢竟，你要跟實際情況掛鉤的

常用的語音芯片介紹

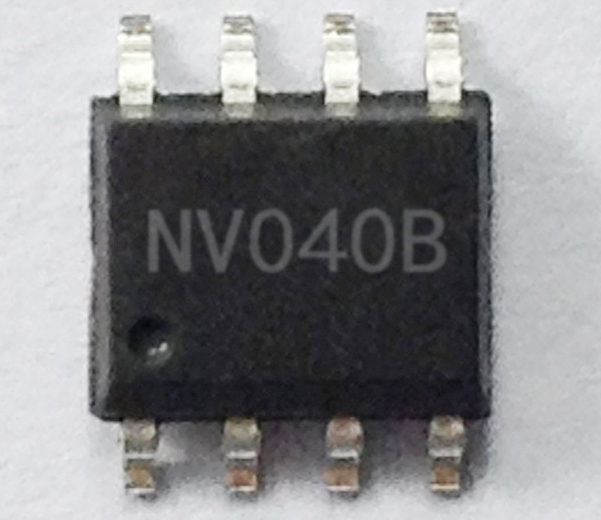

NVB：普通

支持主控MCU二線串口控制，可以任意控制多段語音觸發，是市面上唯一8腳芯片支持256段聲音的語音芯片。

OTP存儲格式，生產周期快，最快僅需一天，下單無最小量限制；

靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

簡單方便的兩線MCU串口控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；支持4個按鍵觸發。

語音時長20秒、40秒、65秒、80秒、115秒；??內置一組PWM輸出器可直推0.5W喇叭；

靈活的放音操作，通過組合可節省語音空間，單個數據口最多可播放128個語音組合；??音質優美，性能穩定，物美價廉；

內置LVR自復位電路，保證芯片正常工作；

DIP8，SOP8以及COB三種封裝可供選擇，使用方便，應用靈活；外圍電路簡單，僅需一耦合電容；

工作電壓范圍：1.8V～4.5V（5V供電的話VDD需串接電容降壓）；

靜態電流：2uA；

常用的語音芯片介紹

NVC：智能、性?xún)r(jià)比高

支持主控MCU一線串口控制，可以任意控制多段語音觸發，是市面上唯一8腳芯片支持220段聲音的語音芯片。

支持DAC外接功放，支持播放聲音優美的和弦MIDI音樂。

OTP存儲格式，生產周期快，最快僅需一天，下單無最小量限制；

靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

簡單方便的一線MCU串口控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；語音時長20秒、40秒、80秒、180秒；

內置一組PWM輸出器可直推0.5W喇叭，支持13bit的DAC輸出，可外接模擬功放；靈活的放音操作，通過組合可節省語音空間，最多可播放220個語音組合；音質優美，性能穩定，物美價廉；

內置LVR自復位電路，保證芯片正常工作；

DIP8，SOP8，以及COB三種封裝可供選擇，使用方便，應用靈活；??支持和弦MIDI播放，音質非常優美；?外圍電路簡單，僅需一耦合電容；?工作電壓范圍：2V～4.5V；??靜態電流：小于2uA；

NVC語音芯片

NVC可以用單片機調音量；NVB不允許調節音量，默認最大音量，0.5W的喇叭?NVC可支持編程更改功能，NVB只可以串口觸發?指紋鎖一般推NVC（門鈴芯片，指紋機，汽車電子）?單片機（NVB，NVC都可以用）?

NVB用于家電，治療儀，血壓計，玩具比較多，高電頻觸發，價格便宜，SOP貼片，PWA直推0.5W喇叭

NVC：智能門鎖，指紋機，智能家電

語音芯片分類

語音芯片根據集成電路類型來分，凡是與聲音有關系的集成電路被統稱為語音芯片（又稱聲音IC，這里應該叫成Voice IC），但是在語音芯片的大類型中，又被分為語音芯片（Speech IC），音樂芯片（Music IC）兩種。

（1）現在市場上常見音樂芯片分類：

單音片：是一種最基本的音樂IC，是音樂單通道的，同一時間音符輸出的多少，決定了單音片的效果，有70多，100多音符等等。

音樂通道：2通道、3通道、4通道、8通道、12通道等更多。

（2）現在市場上常見語音芯片分類：

短時間語音芯片有10秒，20秒，40秒，80秒，170秒的芯片

常用的語音模塊有：6分鐘，8分鐘，16分鐘，1小時的等。

長時間的語音芯片有：340秒，500秒，1000秒，2000秒更長

通用的語音芯片有：10秒到340秒

WT588D語音芯片

WT588D語音芯片是一款功能強大的可重復擦除燒寫的語音單片機芯片。配套WT588DVioceChip上位機操作軟件可隨意更換WT588D語音單片機芯片的任何一種控制模式，把信息下載到SPI-Flash上即可。

軟件操作方式簡潔易懂，撮合了語音組合技術，大大減少了語音編輯的時間。完全支持在線下載，即便是WT588D通電的情況下，一樣可以通過下載器給關聯的SPI-Flash下載信息，給WT588D語音芯片電路復位一下，就能更新到剛下載進來的控制模式。

WT588D語音芯片控制模式有：MP3控制模式、按鍵控制模式、3×8按鍵組合控制模式、并口控制模式、一線串口控制模式、三線串口控制模式。

MP3控制模式。MP3控制模式下的功能有：播放/暫停、停止、上一曲、下一曲、音量+、音量-；

按鍵控制模式。按鍵控制模式下觸發方式靈活，可隨意設置任意按鍵為脈沖可重復觸發、脈沖不可重復觸發、無效按鍵、電平保持不可循環、電平保持可循環、電平非保持可循環、上一曲不循環、下一曲不循環、上一曲可循環、下一曲可循環、音量+、音量-、播放/暫停、停止、播放/停止等15種觸發方式，最多可控制10個按鍵觸發輸出；

一線串口控制模式。一線串口控制模式可通過發碼端控制語音播放、停止、循環播放和音量大小，或者直接觸發0～219地址位的任意語音，發碼速度600us～2000us；
